LP1, 超低噪声线性电源
1. 1*DC12/15V@1A+2*DC5V@1.5A~2A
2. 整机功耗：< 45W
3. 输出噪声电平：< 20μVrms
4. 模块化整流与稳压设计
5. 数控加工
6. 高性能且超低噪声
2. 整机功耗：< 45W
3. 输出噪声电平：< 20μVrms
4. 模块化整流与稳压设计
5. 数控加工
6. 高性能且超低噪声
型号：LP1
尺寸：149.3mm(W) * 87mm(D) * 74mm(H)
净重：1.3 Kg
电源输入：AC110V / AC220V
电源输出：1*DC12/15V@1A+2*DC5V@1.5A~2A
功耗：< 45W
上市时间：2021-06-07
产地：成都

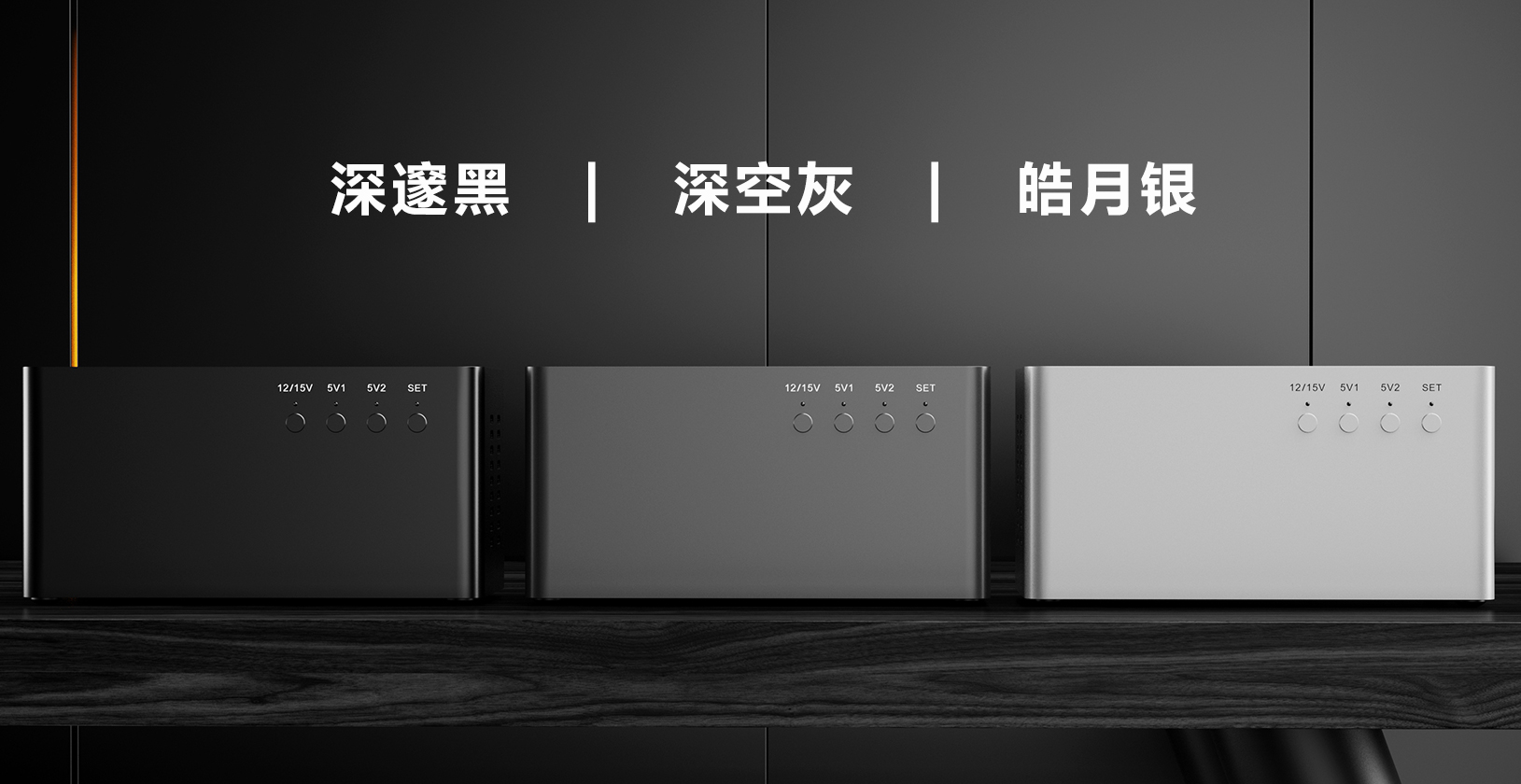

LP1 颜色
深邃黑
深空灰
皓月银
已选0件
查看详情
LP1
超低噪声线性电源
便携式套装（小天鹅西装套）
——— QXA1(耳放)
——— QXD1(解码)
——— LP1(线性电源)
家族式设计风格
外观一致
尺寸相同
定制 HIFI 专用环形变压器
定制 HIFI 专用环形变压器
整流，稳压分两个版块设计，三路独立整流输出，减小输出之间的相互干扰，有效降低底噪。
采用5个TPS7A4700超低噪声线性稳压芯片进行稳压，两路5V输出分别用两颗进行并联，最高电流可达到2A输出。
整机CNC一体成型
外壳由整块铝CNC加工，外观延续小天鹅家族的极简设计，表面阳极氧化处理工艺带来精致细腻的触感。
开机自检
LP1通电开机后，所有指示灯亮起再熄灭完成自检过程。
前面板
1. 12/15V输出指示灯 | 2. 5V1输出指示灯 |
3. 5V2输出指示灯 | 4. 状态指示灯 |
5. 12/15V输出开/关/切换按键 | 6. 5V1输出开/关按键 |
7. 5V2输出开/关按键 | 8. 设置按键 |
后面板
1. 电源开关 | 2. 保险丝：内含备用保险丝 |
3. AC交流电源输入接口 | |
4. 电压等级选择开关：在LP1开机之前请检查并确认正确的电压等级，错误的电压等级会毁坏LP1 • 110V 档位：交流100 ~ 120V @50/60Hz • 220V 档位：交流220 ~ 240V @50/60Hz | |
5. 5V2输出：1.5 ~ 2A | 6. 5V1输出：1.5 ~ 2A |
7. 12/15V输出：1A | |
注意：单击“SET”按键可取消定时关闭输出设置及清除电流过载时相应指示灯闪烁的预警状态（清除预警状态后如无其他操作，3秒后继续闪烁预警）
高性能 & 低噪声
典型应用
规格说明
尺寸 | 149.3mm(W) * 87mm(D) * 74mm(H) |
净重 | 1.3 Kg |
电源输入 | 交流~110/220V @50/60Hz |
电源输出 | USB-A * 2、DC(5.5/2.5) * 1 |
功率消耗 | < 45W |
电源输出底噪 | < 20 μVrms |
输出功率 | DC12/15V@1A + DC5V@1A + DC5V@2A |
DC12/15V@1A + DC5V@1.5A + DC5V@1.5A | |
DC12/15V@1A + DC5V@2A + DC5V@1A |

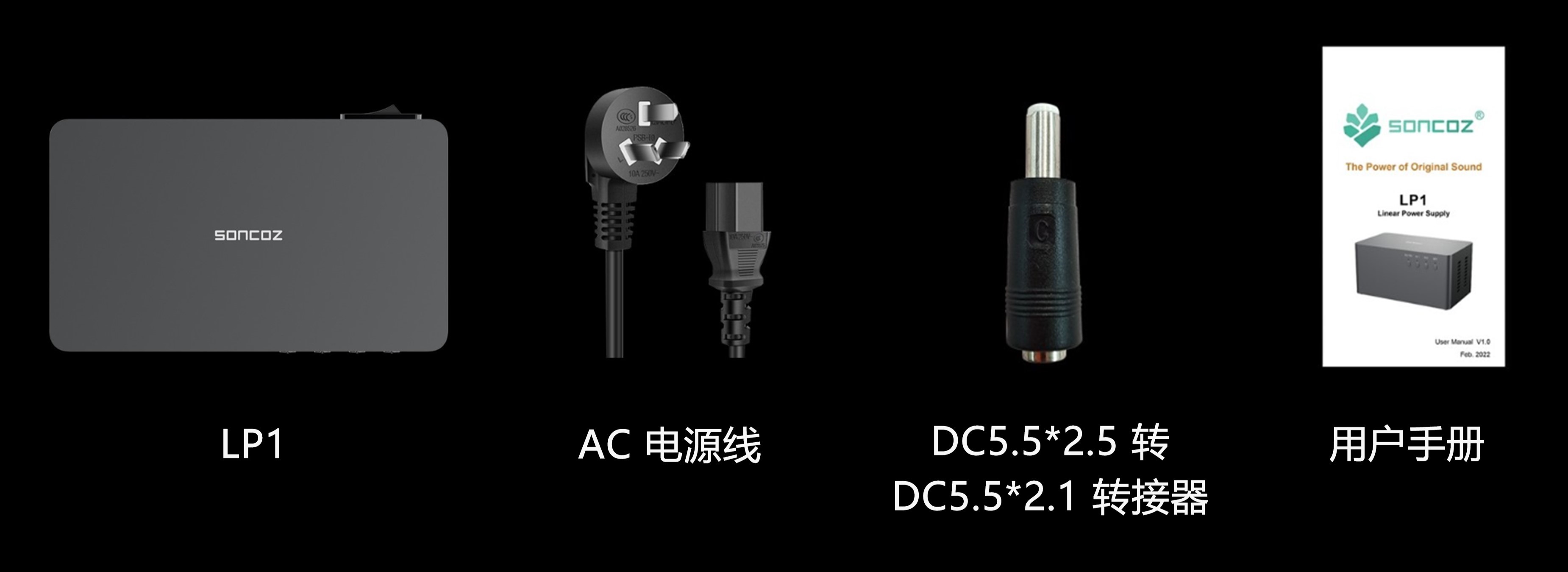

包装清单
常见问答
Q1: 三个电源输出能同时工作吗？A1: 可以，也可以分别选择开启或者关闭。
Q2: 怎么设置 DC12V /15V输出？
A2: 单击“12V/15V”按键开启输出；输出开启后长按按键三秒切换输出，暖白色指示灯亮为 15V 输出，冷白色指示灯亮为 12V 输出。
Q3: 5V USB 的输出电流上限是多少?
A3: 5V1+5V2=3A.
Q4: LP1 有记忆功能吗?
A4: 有，所有输出的最后状态(开/关)在断电后会被记忆。
Q5: 如何取消定时关闭输出?
A5: 单击“SET”键或关机。
Q6: 为什么输出指示灯会突然开始闪烁?
A6: 输出电流过载时，对应的指示灯会闪烁，并且此路输出将在三秒后关闭。
Q7: 输出可以定时开关吗？
A7: 可以，长按“SET”键 3 秒，指示灯闪烁，1 小时后输出关闭；继续长按 3 秒；指示灯慢闪，2 小时后输出关闭。
Q8: LP1 用的什么稳压芯片？
A8: TPS7A4700 * 5.
