1. 支持 DSD512 32bit / 768KHz
2. SABRE32 参考级数模转换器
3. 多核 RISC 架构XMOS处理器
4. Thesycon 定制驱动
5. 支持蓝牙 5.0
6. 多功能旋钮和遥控器
7. 7种滤波模式切换
型号：SGD1
尺寸：250mm(W) * 225mm(D) * 55mm(H)
净重：2 Kg
电源输入：AC110V / AC220V
功耗：< 9W
数字输出：RCA 同轴
线路输出：XLR / RCA
上市时间：2019-12-10
产地：成都
SGD1 颜色
深邃黑
深邃黑
深空灰
深空灰
已选0件
查看详情
加入购物车
立即购买

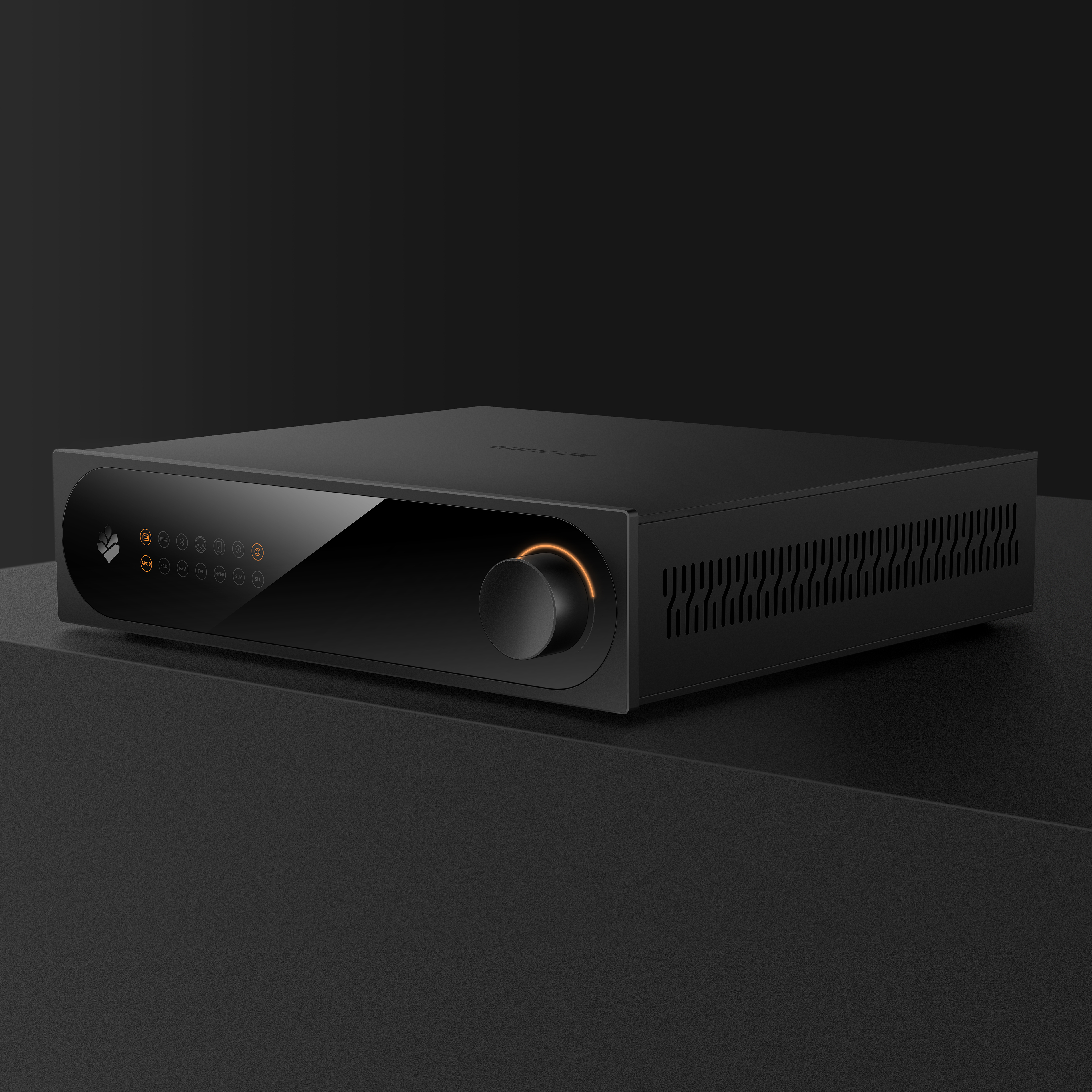

SGD1
高保真专业级全平衡DAC
深邃黑
深空灰
产品概述
SGD1是一款由松果（SONCOZ）团队开发设计与制造的高性能数模转换器DAC。SGD1的ID设计师通过精巧的手法表达简约的魅力，简洁而不简单，尤其前面板大跑道设计具有独特的艺术魅力。
High-end 电源系统设计
SGD1集成了两组线性变压器来实现模拟和数字电路的单独供电，同时精挑细选了大量的超低噪声LDO和音频专用电容，它们一起实现了SGD1的超低底噪的High-end级供电系统。

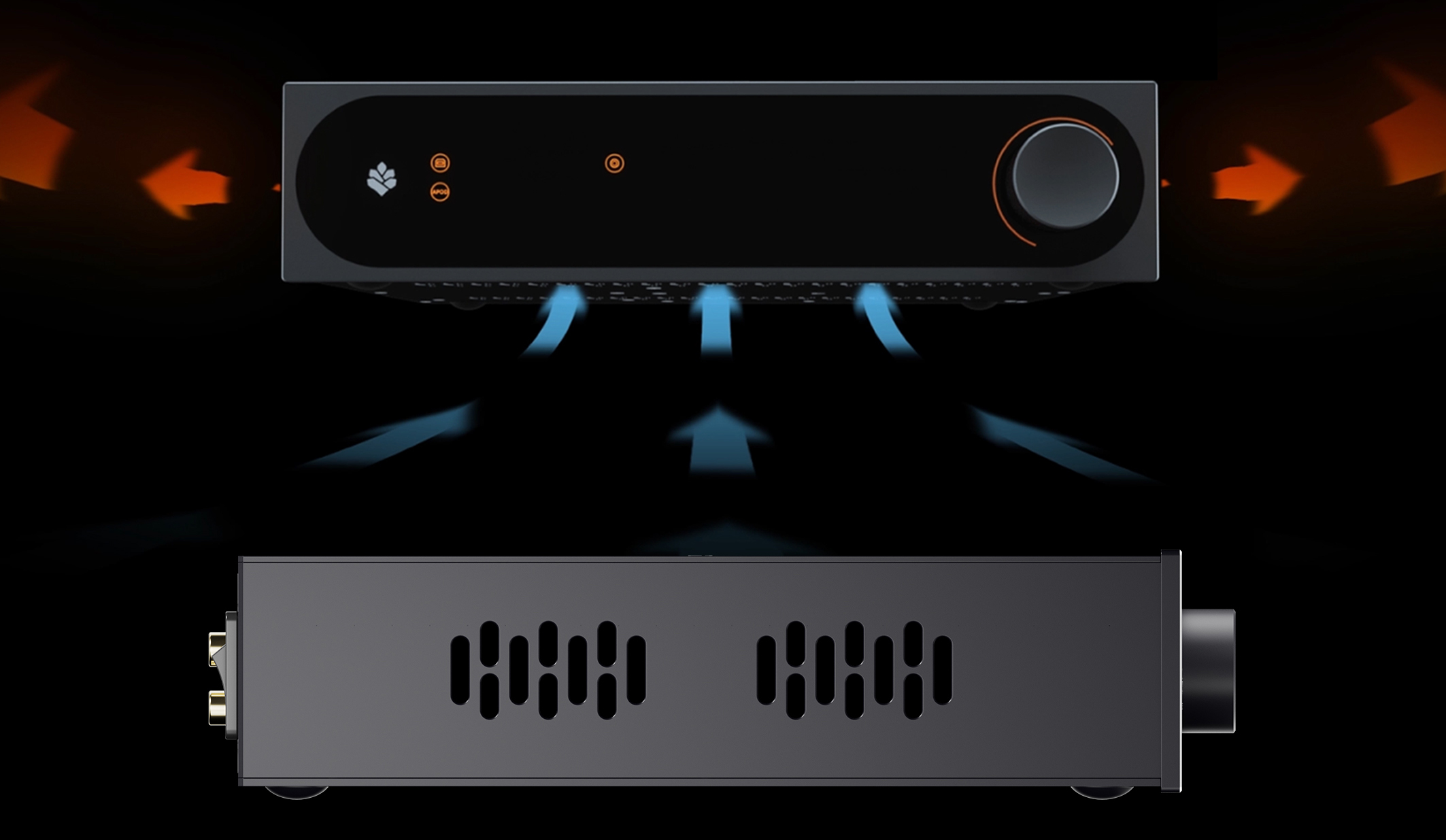

出色的散热系统设计
SGD1具有专门且美观的散热路径设计，这样确保了它能长时间稳定工作在最高性能状态。

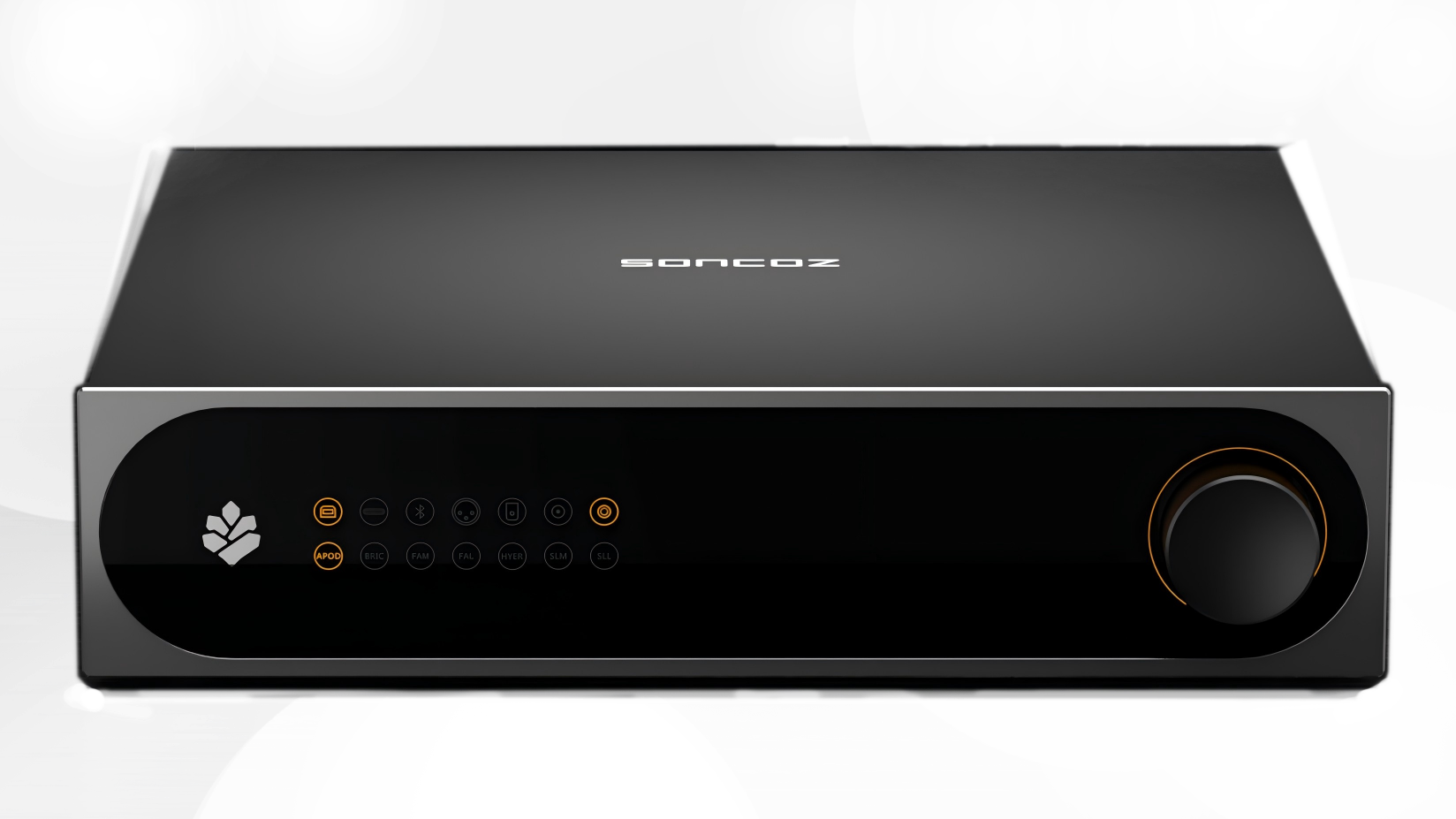

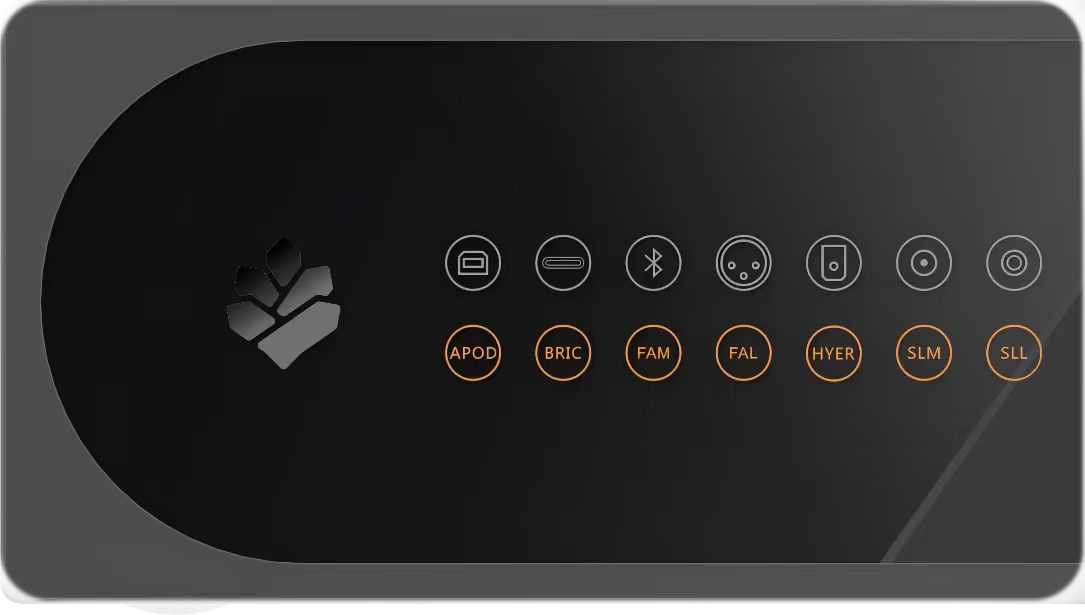

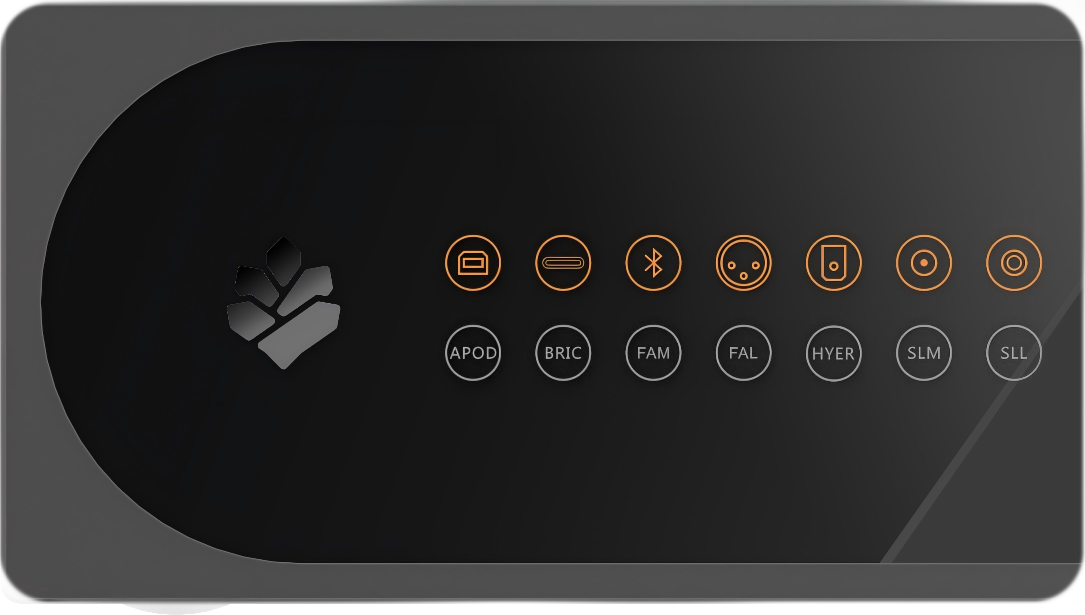

前面板


1.   USB-B输入指示灯

2.   USB-C输入指示灯

3.   aptX高清蓝牙5.0输入指示灯

4.   AES输入指示灯

5.   光纤输入指示灯

6.   同轴输入指示灯

7.   同轴输出指示灯：同轴输出始终有效，所有的6种数字输入都能转换为数字同轴输出

8.   线性相位快速切换（APOD）滤波模式（默认）指示灯

9.   线性相位转移（BRIC）滤波模式指示灯

10.   最小相位快速滚降（FAM）滤波模式指示灯

11.   线性相位快速滚降（FAL）滤波模式指示灯

12.   最小相位快速混合（HYER）滤波模式指示灯

13.   最小相位慢速滚降（SLM）滤波模式指示灯

14.   线性相位慢速滚降（SSL）滤波模式指示灯

15.    WiFi/BT二合一天线，支持系统OTA

16.   红外遥控器接收窗口

17.   高清蓝牙专用天线

18.   音量大小指示灯带

19.   集成SGD1所有功能和操作的多功能旋钮按键：

音量的增加与减小、模拟输出平衡/单端的静音、数字音源输入切换、滤波模式切换、OTA空中升级设置


后面板


1.   XLR平衡输出（左右声道）：幅值4.0Vrms @0dBFS

2.   RCA单端输出（左右声道）：幅值2.0Vrms @0dBFS

3.   AES输出：24bit / 192KHz

4.   同轴输出：24bit / 192KHz

5.   USB Type-C输入：PCM 32bit / 768KHz；DSD512 (Native模式)

6.   USB Type-B输入：PCM 32bit / 768KHz；DSD512 (Native模式)

当USB-B和USB-C同时连接时，默认是USB-B输入；USB-B和USB-C可以通过多功能旋钮或者遥控器实现自由切换

7.   光纤输入：24bit / 192KHz

8.   支持数字同轴输入：24bit / 192KHz

9.   电压等级选择开关：在SGD1开机之前请检查并确认正确的电压等级，错误的 电压等级会毁坏SGD1

10.   AC交流电源输入接口：请使用我们定制的电源线材以获得更好的视听质量

11.   保险丝：内含备用保险丝

12.   电源开关：打开开关之前请再次确认当地使用的电压等级


高性能 & 好体验

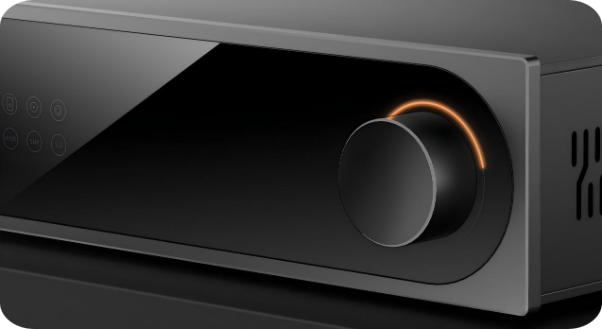

便捷的交互与操作
音量调节
• 旋转按键可以调整音量（LED灯带会指示音量值的大小）
• 单按一次按键SGD1会进入静音模式，静音模式只对模拟输出有效(XLR/RCA)
数字音源输入切换
• 单按并旋转按键可以在6种数字输入音源之间进行切换
• 从左到右分别是：USB-B/USB-C/蓝牙/AES/光纤/同轴
• 每个输入通道的音量可以独立调整且保存在内存中，系统掉电也能记忆每个通道最后一次调整的音量大小
滤波模式切换
• 长按（2~3S）按键直到滤波模式LED全亮一次便进入7种滤波模式选择状态 • 从左到右分别是： APOD（默认）/BRIC/FAM/FAL/HYER/SLM/SLL • 每个输入通道的滤波模式可以独立调整且保存在内存中，系统掉电也能记忆每个通道最后一次调整的滤波模式
OTA空中升级模式设置及重置系统
• 连续双击按键三次，SGD1进入配网模式，此时所有的LED指示灯全部亮起 • 使用Esptouch APP给SGD1配置2.4GWiFi网络 • 每次系统掉电或者重启，SGD1都会联网并检查服务器上是否有更新的固件 1）如果服务器上有新的固件，SGD1会在大约1分钟内完成升级并重启 2）如果没有更新的固件，SGD1会在开机一分钟后关闭2.4G网络功能，以获得更好的音频体验 • 长按按键十秒钟可以重置整个系统

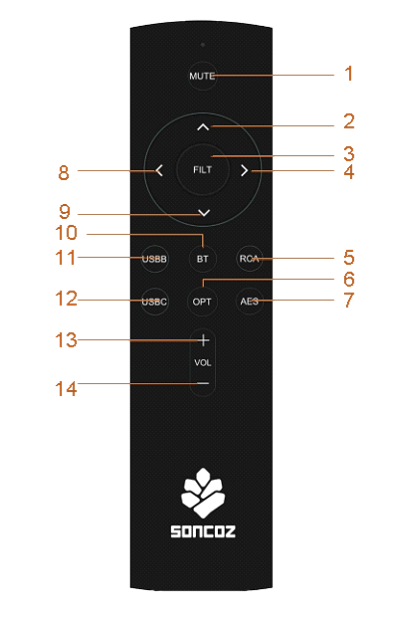

遥控器
1 静音SGD1
2/9 滤波模式切换
3/4/8 空
5 同轴输入
6 光纤输入
7 AES输入
10 蓝牙输入
11 USB-B输入
12 USB-C输入
13 音量增加
14 音量减小
性能测试
  • SGD1-01 Balanced THD+N.JPG
    SGD1-01 Balanced THD+N.JPG

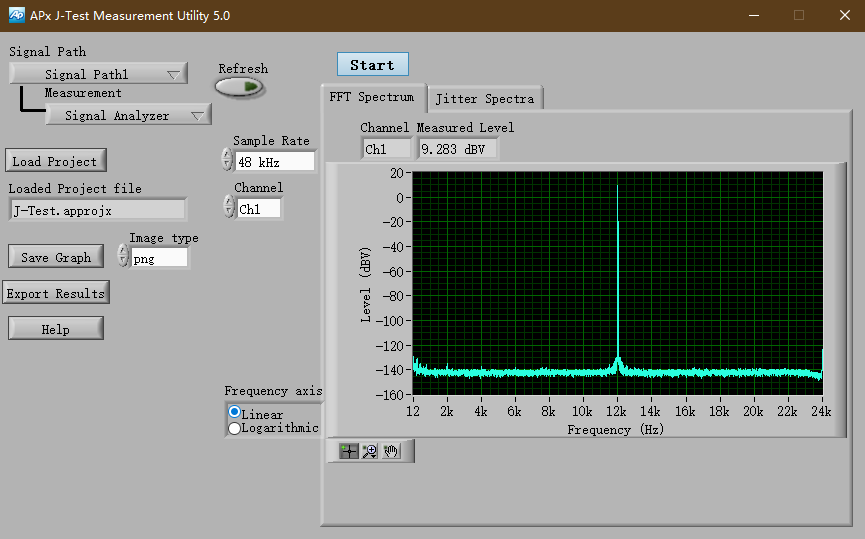

  • SGD1-JITTER.png

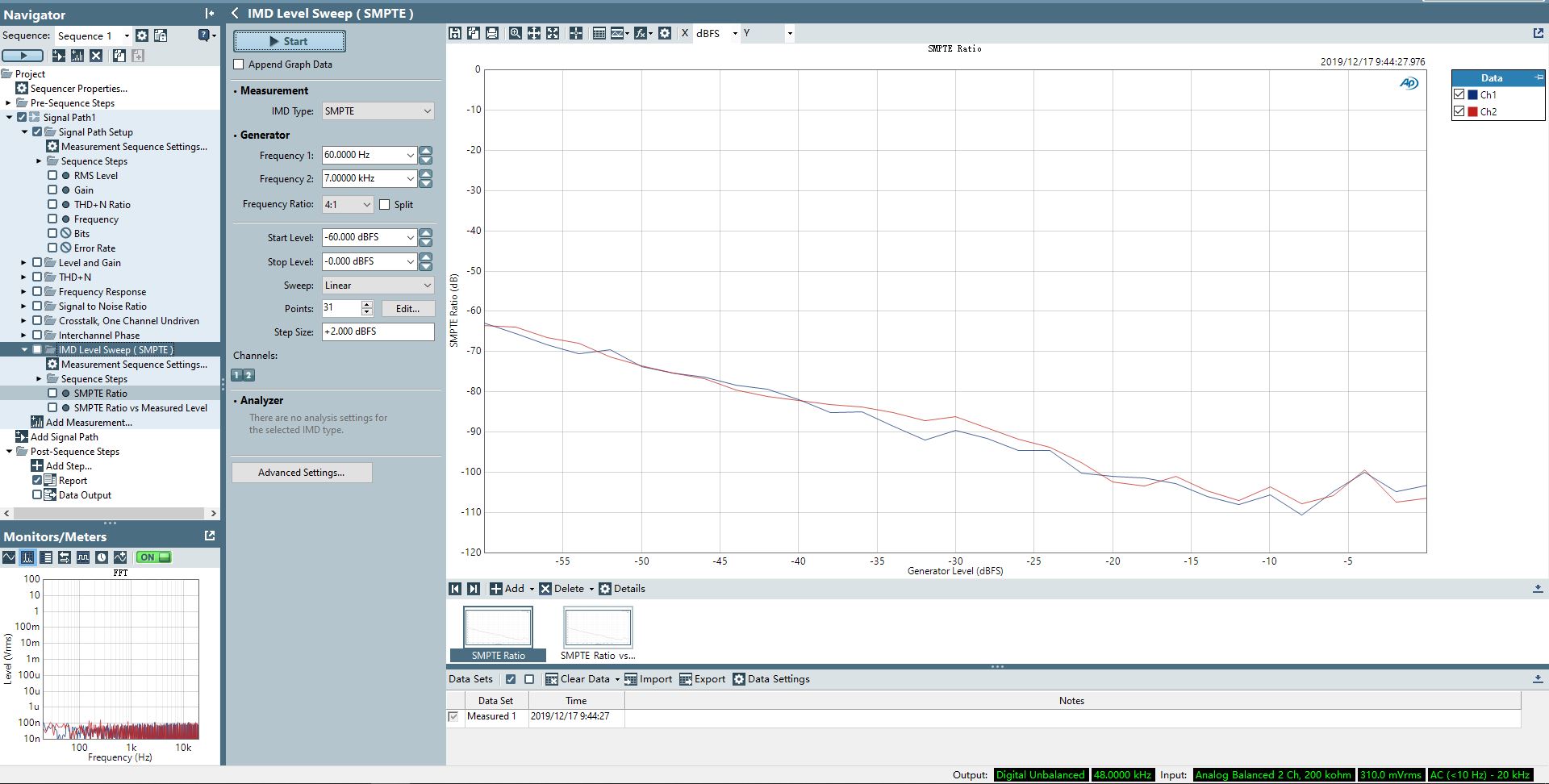

  • SGD1-IMD Sweep.jpg
    SGD1-IMD Sweep.jpg
  • SGD1-03 Unbalanced THD+N.JPG
    SGD1-03 Unbalanced THD+N.JPG

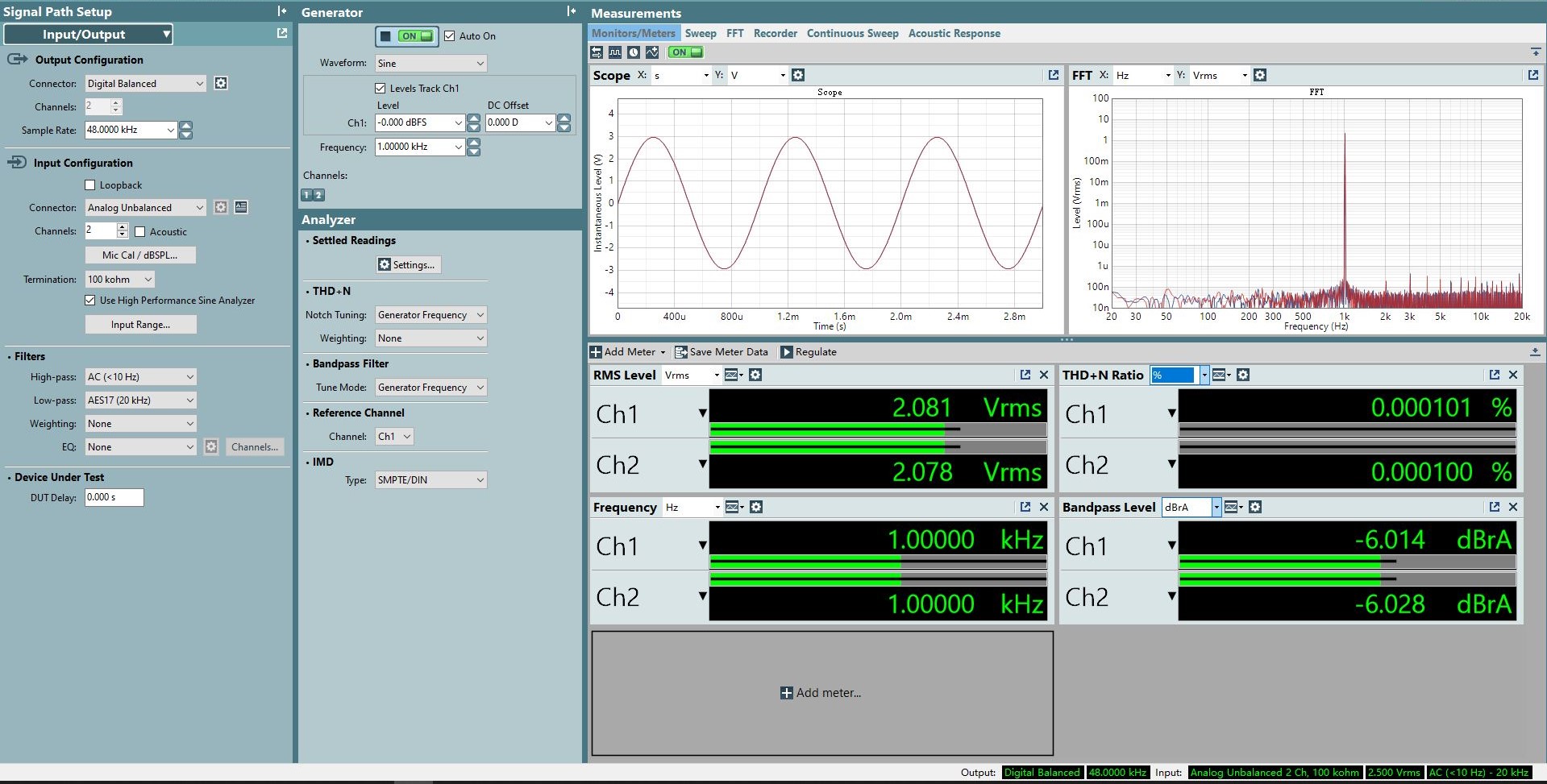

  • SGD1-04 Unbalanced THD+N.JPG
    SGD1-04 Unbalanced THD+N.JPG

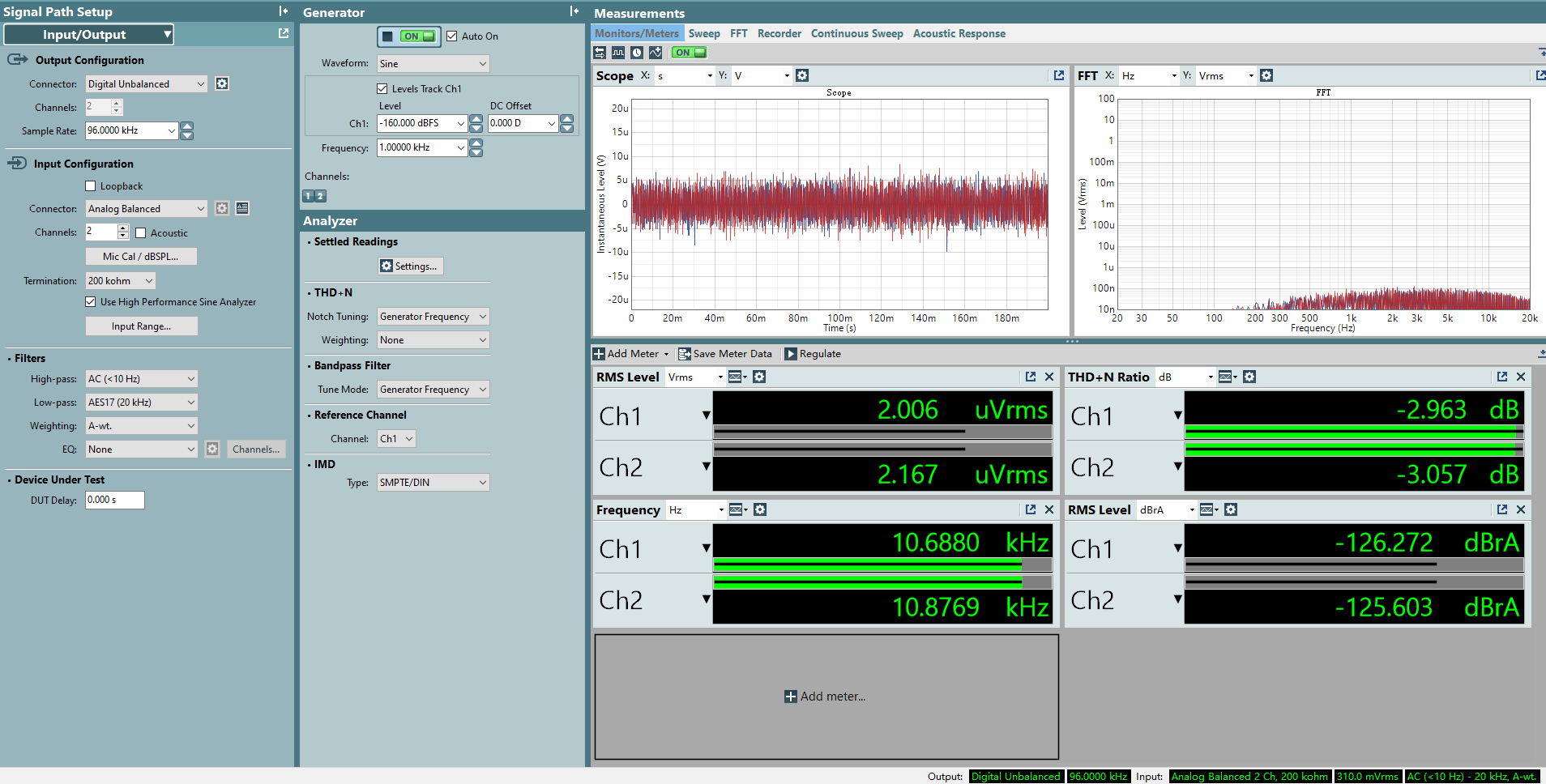

  • SGD1-05 Dynamic Range.png
    SGD1-05 Dynamic Range.png

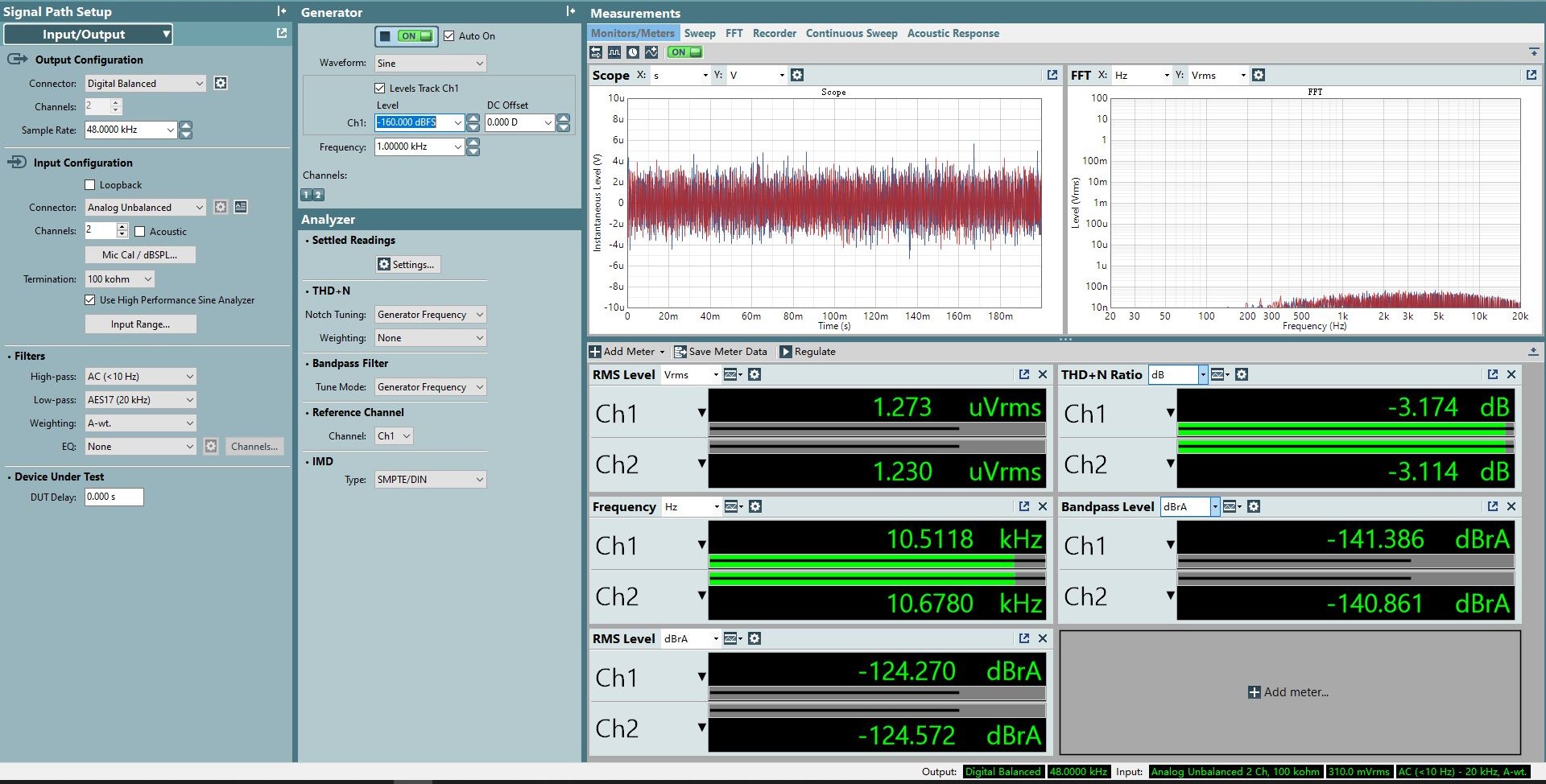

  • SGD1-06 Signal Noise Ratio(SNR).JPG
    SGD1-06 Signal Noise Ratio(SNR).JPG

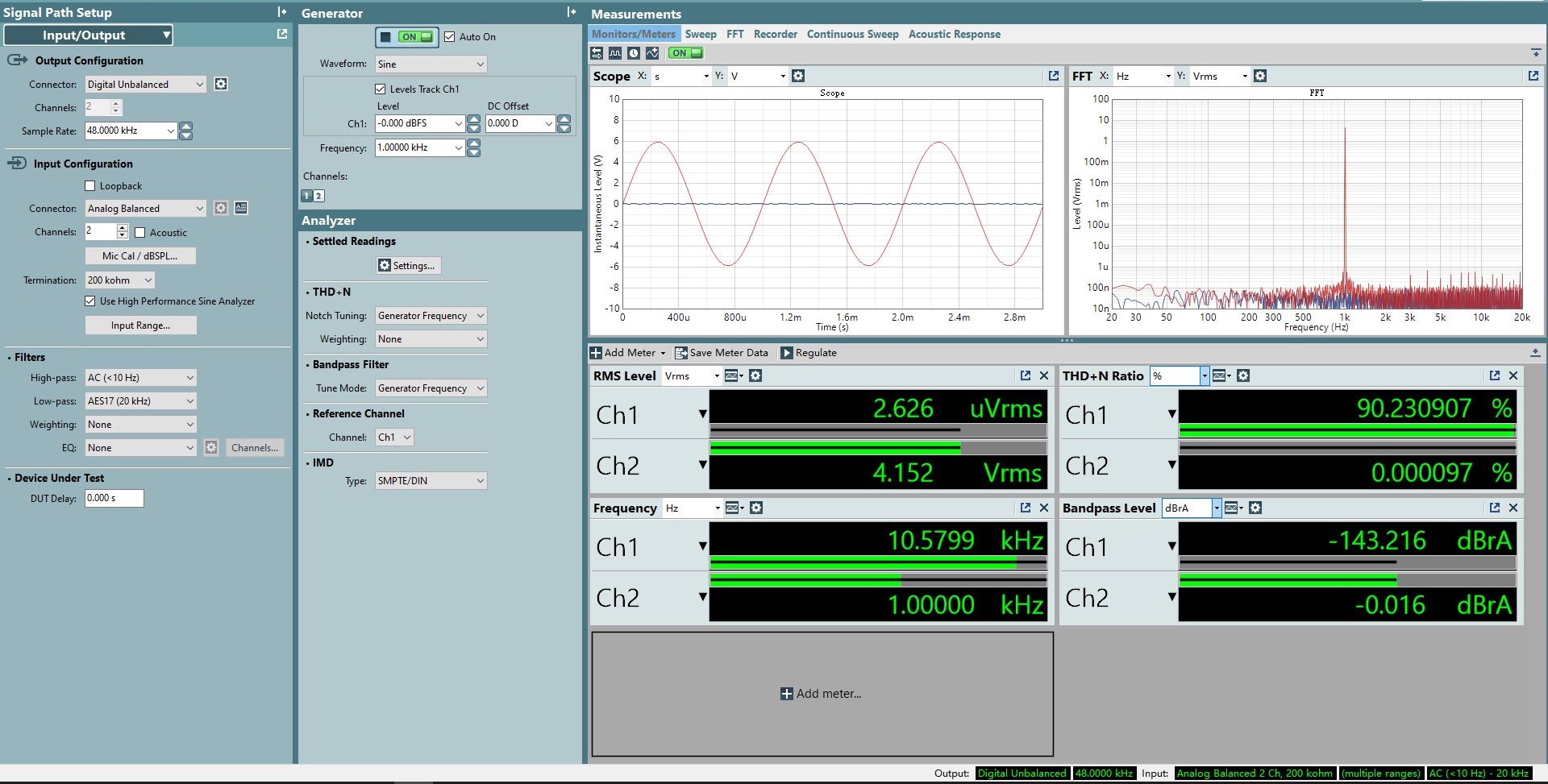

  • SGD1-07 XLR Crosstalk.JPG
    SGD1-07 XLR Crosstalk.JPG
  • SGD1-08 RCA Crosstalk.JPG
    SGD1-08 RCA Crosstalk.JPG

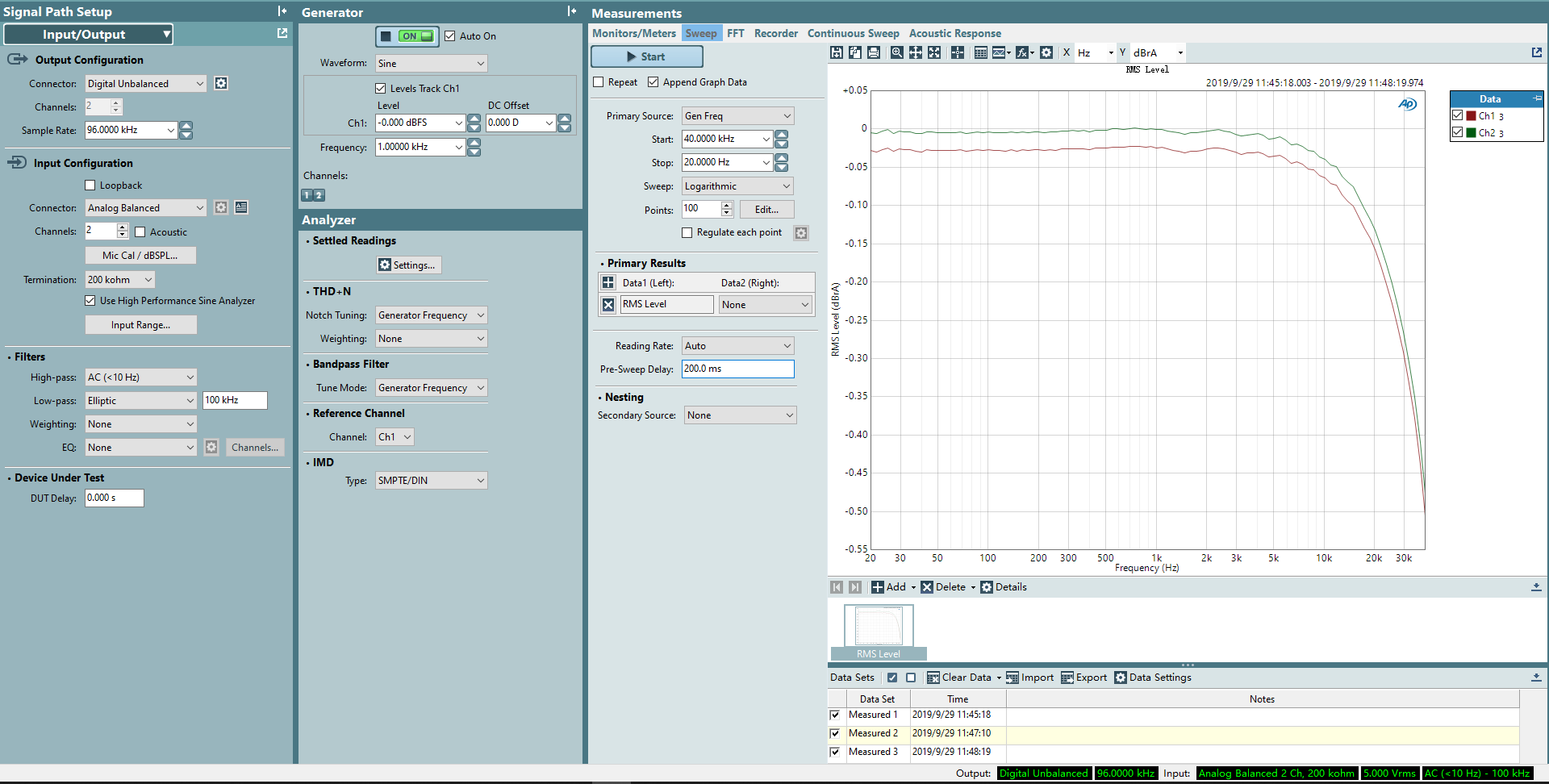

  • SGD1-09 Frequency Response.png
    SGD1-09 Frequency Response.png
典型应用

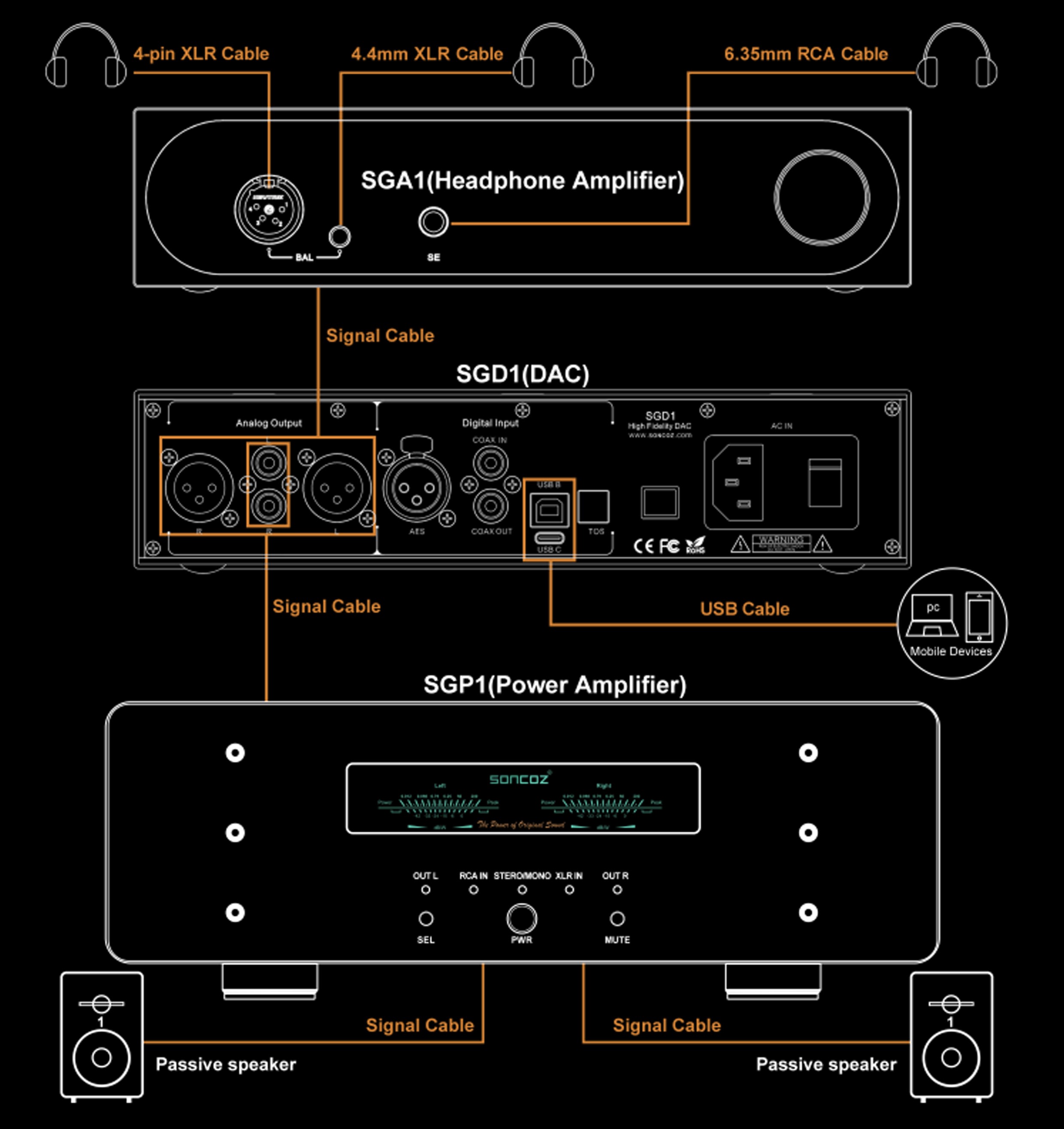

DAC纯解码及前级应用

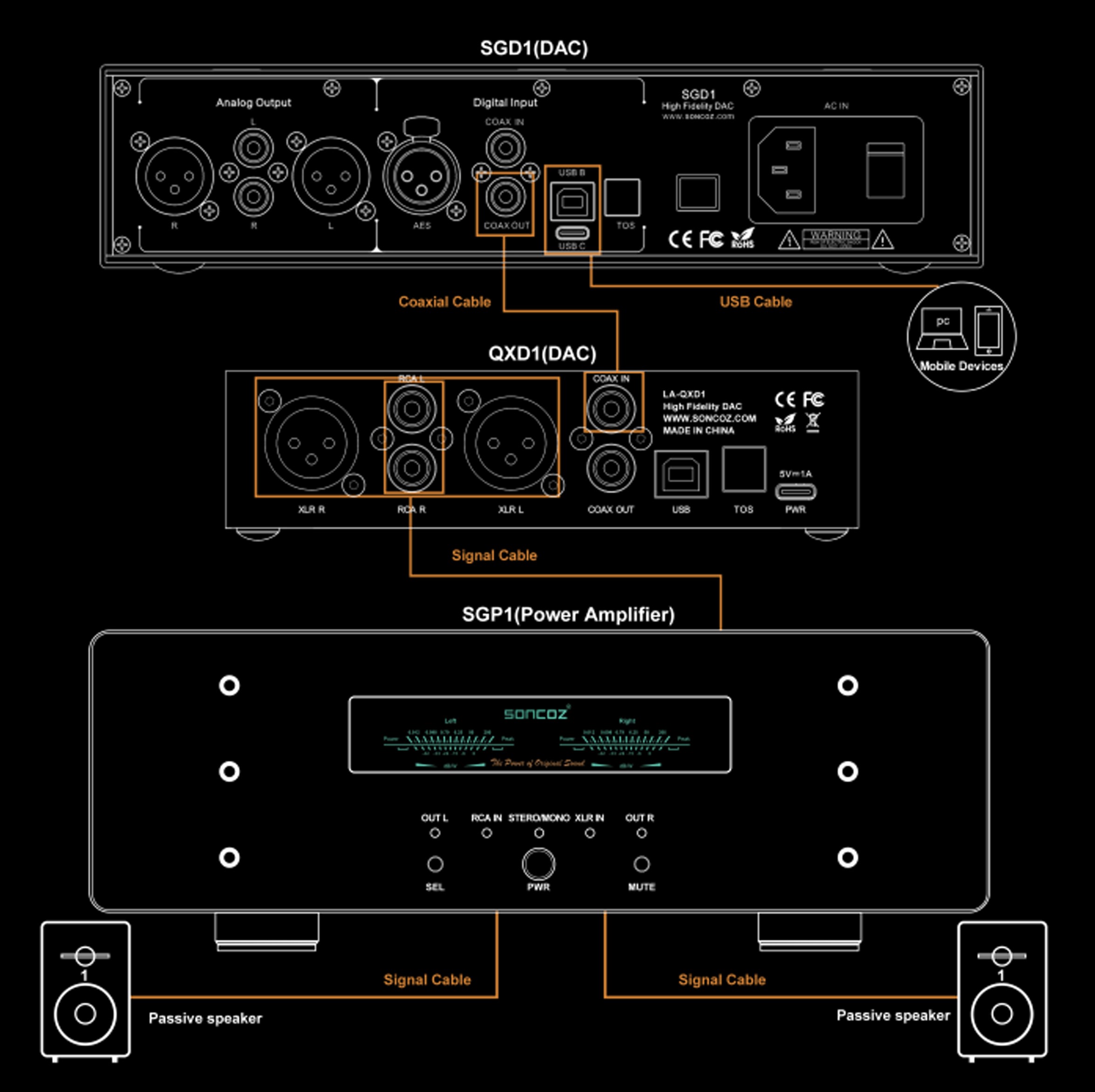

数字接口/数字转盘应用
规格说明

尺寸

250mm(W) * 225mm(D) * 55mm(H)

净重

2 Kg

电源输入

交流110V / 220V

功率消耗

< 9W

信号输入

USB-B / USB-C / 蓝牙 / 光纤 / 同轴 / AES

数字输出方式

同轴

线路输出

平衡XLR / 单端RCA

RCA接口

同轴输入

模拟输出

XLR

RCA

失真+噪声 @1kHz

< -120dB

< -120dB

频率响应@20Hz ~ 20kHz

± 0.15dB

± 0.15dB

动态范围@1kHz A-wt

< -126dB

< -124dB

信噪比@1kHz A-wt

< -126dB

< -124dB

通道串扰 @10kHz

< -143dB

< -140dB

输出电压

4.0Vrms

2.0Vrms

输出阻抗

200Ω

100Ω

底噪

4.3μVrms

5.0μVrms

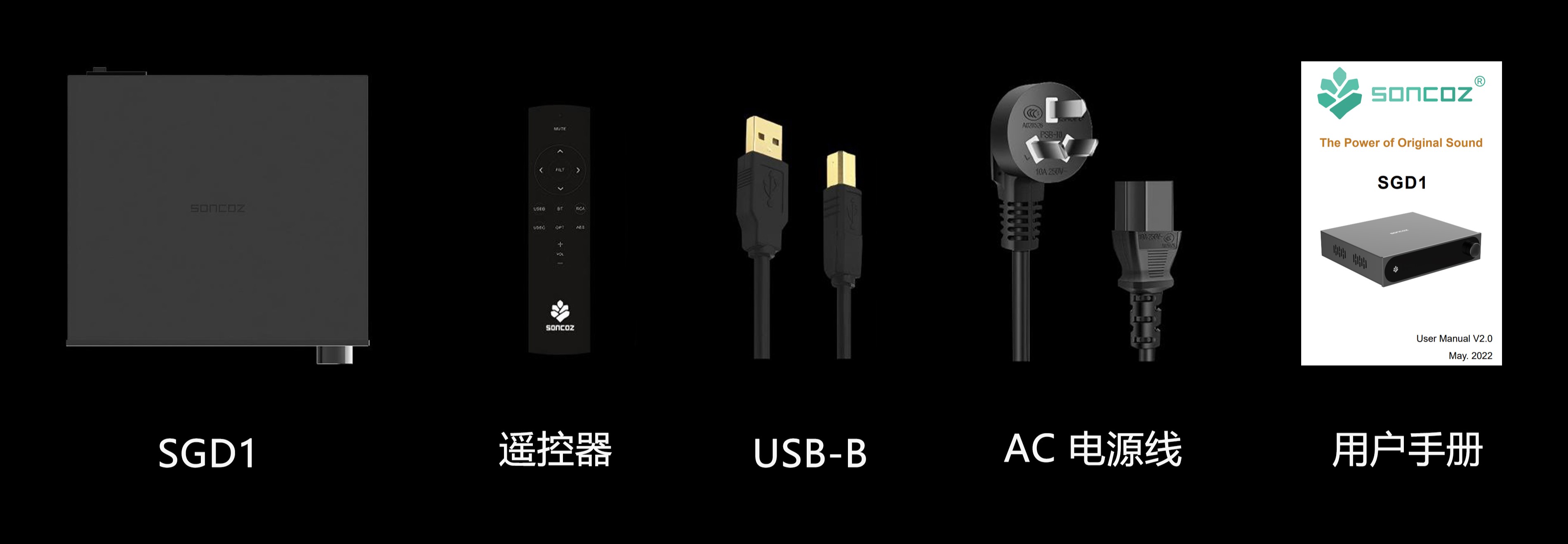

包装清单
常见问答

Q1: USB-C 接口可以同时接电源和输入信号吗？

A1: 不能充电，只能作为信号输入。



Q2: 切换输入时音量大小会变化吗？

A2: 音量具备记忆功能，每个输入可以对应调节音量。



Q3: 可以将默认输入调整成光纤吗？

A3: 可以，直接将输入切换成光纤，下次就开机就是光纤输入，这是基于 SGD1 的记忆功能。



Q4: 怎么让 SGD1 进入待机休眠模式？功耗多少？

A4: 按下静音，一段时间无操作后前面板会息屏进入待机模式，功耗小于 8W。



Q5: 怎么切换滤波模式？

A5: 长按旋钮到滤波模式指示灯亮起，再旋转旋钮切换滤波模式。



Q6: SGD1 可以直推耳机吗？

A6: 没有耳机接口，用双 RCA 转 3.5 转接线可以接一些低阻的耳机，HiFi 耳机建议接耳放推。



Q7: 可以接音箱吗？

A7: 可以接有源音箱，无源音箱需要接一台功放。


Q8: 运放是什么型号？

A8: I/V 电路：OPA1612 * 2；LPF 电路：RT6863 * 2.



Q9: 用的什么频率晶振？

A9: 24 MHz；45.1584 MHz；49.152 MHz；100 MHz.


Q10: 有DOP 功能吗？

A10: 没有。DSD 音源播放时，DSD 音频流直接进入 DAC 芯片，中间无转码。


Q11: 连接好 SGD1 也设置好输入但是没有声音？

A11: 开机初始音量最小，需要将音量调大，长按音量加号键快速增大音量。


Q12: USB 接电脑，电脑用 Foobar2000 播放 DSD文件同轴输出到另一台解码，为什么播放没有声音？

A12: DSD 转同轴 SPDIF 功能未开通。



Q13: 是否可以通过软件来控制 SGD1 的声音？

A13: 可以，支持通用 USB Audio  协议。


Q14: SGD1 的蓝牙可以关闭吗？我为什么连不上SGD1 的蓝牙了？

A14: 可以，关掉蓝牙主机或者 SGD1 再次连接即可。
