1. 支持 DSD512 32bit 768kHZ
2. 总谐波失真加噪声：<0.00015%
3. 动态范围：< -124 分贝
4. SABRE32 参考级数模转换器
5. 多核 RISC 架构XMOS处理器
6. 7种滤波模式切换
型号：QXD1
尺寸：149.3mm(W) * 87mm(D) * 37mm(H)
净重：475 g
电源输入：DC 5V@1A
数字输出：RCA 同轴
线路输出：XLR / RCA
上市时间：2019-12-10
产地：成都
QXD1 颜色
深邃黑
深邃黑
深空灰
深空灰
皓月银
皓月银
已选0件
查看详情
加入购物车
立即购买
QXD1
入门级全平衡解码器
产品概述
QXD1是一款由SONCOZ团队开发设计与制造的高性能DAC。极简金属风格外观设计，整机CNC精雕细琢，表面阳极氧化处理带来精致细腻的手感。
供电
QXD1采用Type-C(5V=1A)接口供电，用户选择常规适配器或者移动电源为其供电即可。
开机状态
QXD1通电，前面板“USB”和“PWR”指示灯亮起开机默认USB输入，音量为-60dB。
滤波模式切换
长按“静音”按键，TOS /COAX/USB三个指示灯组合循环显示，每长按2秒切换一种滤波模式具体模式请参考“滤波模式设置真值表”。
前面板


1.   光纤(TOS)输入指示灯

2.   同轴(COAX)输入指示灯

3.   USB-B输入指示灯

4.   电源 / 静音(闪烁)指示灯

5.   音源输入切换按键

6.   音量减小按键

7.   音量增加按键

8.   静音按键

后面板


1.   XLR平衡输出：4.0Vrms @0dBFS

2.   RCA单端输出：2.0Vrms @0dBFS

3.   同轴输入：24bit / 192KHz

4.   同轴输出：24bit / 192KHz

5.   USB-B输入：32bit / 768KHz PCM / DSD512(Native)

6.   光纤输入：24bit / 192KHz

7.   电源输入：USB-C

操作方式
QXD1在前面板集成了四个按键和四个LED指示灯。
1. 音源输入切换：3种输入音源通过设置按键进行切换，同时相应的输入通道指示灯会亮起
2. 音量减小与增加： • 短按“-”或者“+”按键可以调整音量 • 长按“-”或者“+”按键可以快速调整音量 • 调整音量的时候相应输入通道的指示灯会闪烁直到音量调整到上限或者下限为止
3. 模拟输出静音（XLR/RCA）： • 短按“静音”按键QXD1模拟输出将静音，再一次短按退出静音 • 静音只对模拟输出有效，静音时电源指示灯会闪烁
典型应用
DAC纯解码及前级应用
测试
  • QXD1-THD+N XLR.JPG
    QXD1-THD+N XLR.JPG
  • QXD1-THD+N RCA.JPG
    QXD1-THD+N RCA.JPG
  • QXD1-DNR.JPG
  • QXD1-LA-IMD Sweep.jpg
    QXD1-LA-IMD Sweep.jpg
  • QXD1-Frequency Response.JPG
    QXD1-Frequency Response.JPG
  • QXD1-SNR.JPG
  • QXD1-NOISE.JPG
规格说明

尺寸

149.3mm(W) * 87mm(D) * 37mm(H)

净重

475 g

电源输入

DC 5V ⎓ 1A

功率消耗

< 4W

信号输入

数字USB-B / 光纤 / 同轴

数字输出方式

数字同轴输出

模拟线路输出

平衡XLR / 单端RCA

RCA接口

数字同轴输入

模拟输出

XLR

RCA

失真+噪声 @1kHz

< 0.00015%

< 0.00015%

频率响应@20Hz ~ 20kHz

± 0.18dB

± 0.18dB

动态范围

< -124dB A-Wt

< -124dB A-Wt

通道串扰 @1kHz

< -130dB

< -130dB

输出电压

4.0Vrms

2.0Vrms

输出阻抗

200Ω

100Ω

底噪

4.3μVrms

5.0μVrms

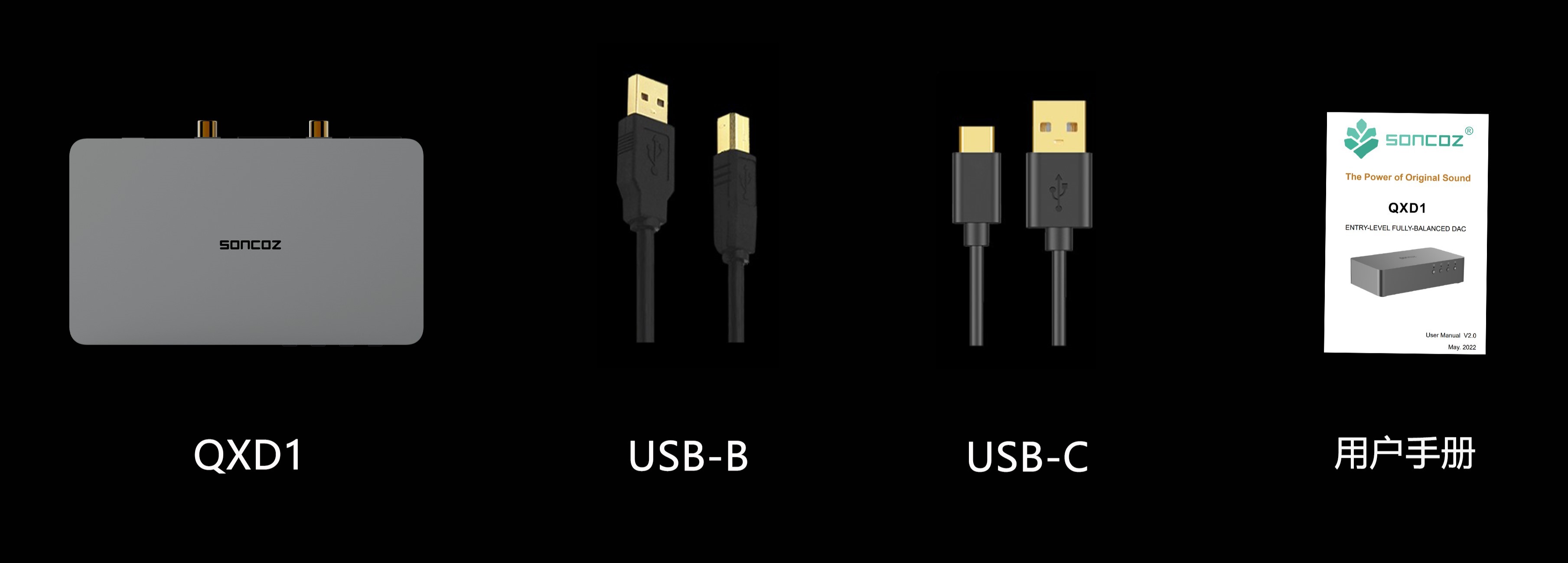

包装清单
常见问答

Q1: USB-C 接口接电源的同时可以输入信号吗？

A1: 不可以，只能用来供电。



Q2: 可以用电脑自带的 USB 口给 QXD1供电吗?

A2: 不建议使用 PC 电脑自带的 USB 口进行供电，PC 自带的 USB 电流一般是 500mA，不足以支撑 QXD1 的正常工作（DC:5V@1A）。


Q3: 为什么连接光纤输入，同轴输出没有声音？

A3: 因为只有 USB 转同轴输出有效。


Q4: 建议用什么给 QXD1供电？

A4: 线性电源，推荐 SONCOZ LP1。



Q5: 怎么让 QXD1 进入待机休眠模式？

A5: QXD1 即插即用，没有休眠待机模式，可以静音。



Q6: 怎么切换滤波模式？

A6: 每长按静音按键两秒切换一种滤波模式。TOS/COAX/USB 三个 LED 指示灯将组合显示当前模式，可以参考 QXD1 DAC 滤波模式设置真值表。



Q7: QXD1 可以直推耳机吗？

A7: 没有耳机接口，用双 RCA 转 3.5 转接线可以接一些低阻的耳机，HiFi 耳机建议接耳放推。



Q8: 可以接音箱吗？

A8: 可以接有源音箱，无源音箱需要接一台功放。


Q9: QXD1 运放是什么型号？

A9: I/V 电路：OPA1612 * 2；LPF 电路：RT6863 * 2.



Q10: QXD1 用的什么晶振？

A10: 24 MHz；45.1584 MHz；49.152 MHz；100 MHz.


Q11: 连接好 QXD1 也设置好输入但是没有声音？

A11: 开机初始音量最小，需要将音量调大，长按音量加号键快速增大音量。



Q12: USB 接电脑，电脑用 Foobar2000 播放 DSD文件同轴输出到另一台解码，为什么播放没有声音？

A12: DSD 转同轴 SPDIF 功能未开通。



Q13: 为什么 QXD1 通电后为什么按键没有反应，只有电源指示灯亮？

A13: 因为供电不足，机器没有正常开机，机器正常启动后电源指示灯和 USB 指示灯都会亮起。



Q14: 为什么 QXD1 通电后为什么电源指示灯一直在闪烁，机器一直有咔哒咔哒的声音？

A14: 因为供电不足，机器主板一直在重复启动，那个是继电器的声音，换个供电设备，建议用  5V/2A 或者 3A 输出的设备供电。



Q15: 是否可以通过软件来控制 QXD1 的声音？

A15: 可以，支持通用 USB Audio 协议。


Q16: 通过 USB 连接电脑，电脑休眠后，再打开播放音乐，QXD1 需要重新通电才有声音？

A16: 部分电脑笔记本休眠的时候，USB 接口会断电，此时机器的解码芯片也断开连接，需要重新通电启动。台式机基本上不会，只需要重新打开电脑直接播放音乐即可，QXD1 可以一直开机。



Q17: QXD1 能调音吗？带不带 DSP？

A17: 不支持调音，可以设置不同滤波模式，不带DSP。



Q18: QXD1 有 ASRC 吗？

A18: 是，时钟异步。



Q19: QXD1 可以设置固定音量吗？

A19: 不可以，QXD1 没有记忆功能，不过有个音量Max固件（纯 DAC 模式），刷新后，通电开机声音为音量上限。



Q20: QXD1 可以当数字转盘用吗？

A20: 可以，USB 可以转 SPDIF 同轴数字输出。
