SGP1, 参考级AB（甲乙）类立体声音频功率放大器(纯后级)
2. 噪声+失真: < 0.0003%(-110 dB); 信噪比: < -130 dB
3. 专利驱动模块
4. 超低噪声电源模块
5. 600000平方毫米散热表面积
6. 左右声道各4 对晶体管并联推挽输出
SGP1
概述
SGP1是由SONCOZ（松果）团队历时近3年研发制造的一款专为高清录音和回放系统而设计的AB类参考级立体声音频功率放大器。SGP1的出色的SNR和THD性能将全分立的AB类放大器的性能提升到一个全新的水平。每通道4路并联的NPN/PNP大功率对管推挽输出，在8Ω负载下输出不失真功率可达120W，这使得SGP1推动困难的扬声器负载也变得游刃有余。
SGP1是由SONCOZ（松果）团队历时近3年研发制造的一款专为高清录音和回放系统而设计的AB类参考级立体声音频功率放大器。SGP1的出色的SNR和THD性能将全分立的AB类放大器的性能提升到一个全新的水平。每通道4路并联的NPN/PNP大功率对管推挽输出，在8Ω负载下输出不失真功率可达120W，这使得SGP1推动困难的扬声器负载也变得游刃有余。
SGP1不仅是SONCOZ的核心产品线，也是SONCOZ品牌未来产品方向的基础。SGP1是为扬声器系统呈现原声的表达而专门设计，从深潜的低音到清澈的高音都实现了丰富层次感的音质。
参考级的性能
高分辨率音频本质上与低噪声和低失真有关。系统噪声是模拟系统的分辨率下限，因为它决定了最小信号是否被噪声下限掩盖。因此，追求固有的低噪音水平和宽泛动态范围是非常可取的。SGP1的满额定功率输出加权信噪比约为130 dB，这使得SGP1比大多数优异的功率放大器安静10到30 dB。130 dB的噪声性能非常接近一个优秀的22位数字系统的噪声性能。
功率级输出
功率放大器的作用是忠实地按照输入放大控制器的声音信号并使扬声器精确地振动。为了完成这些任务，输出电路强大驱动能力和稳定性的线性度是必不可少的。因此，功放需要随时为瞬间需要的高能量和扬声器阻抗的变化做好准备。对于这种大功率的电路配置，SGP1基于我们长期的放大器开发经验，选择了音质出色的1个专利模块和4对管并联推挽输出的放大器电路。这种晶体管扩展了高频响应，提高了50%的功率处理能力，并在互补的NPN/PNP对之间具有更紧密的容差增益匹配。
功率放大器的作用是忠实地按照输入放大控制器的声音信号并使扬声器精确地振动。为了完成这些任务，输出电路强大驱动能力和稳定性的线性度是必不可少的。因此，功放需要随时为瞬间需要的高能量和扬声器阻抗的变化做好准备。对于这种大功率的电路配置，SGP1基于我们长期的放大器开发经验，选择了音质出色的1个专利模块和4对管并联推挽输出的放大器电路。这种晶体管扩展了高频响应，提高了50%的功率处理能力，并在互补的NPN/PNP对之间具有更紧密的容差增益匹配。
这些电路减少了高频或低音量时的失真，使得SGP1的背景噪声更加安静，同时声音的情感得到了精细和强烈的表达，精准的再现最小音量下的声音细节。
专利驱动模块
SONCOZ自研的专利驱动模块几乎消除所有输入信号水平和负载条件下的失真迹象。当推挽输出级在不同负载之间切换时，SGP1几乎没有交越失真迹象。没有交越失真，低频的细节被精准的还原出来，而在驱动重负载时SGP1几乎保持失真不变。
SONCOZ自研的专利驱动模块几乎消除所有输入信号水平和负载条件下的失真迹象。当推挽输出级在不同负载之间切换时，SGP1几乎没有交越失真迹象。没有交越失真，低频的细节被精准的还原出来，而在驱动重负载时SGP1几乎保持失真不变。
高性能电源系统
真实的音质需要丰富的功率，这是SGP1音频系统放大器设计的基石。事实上，我们设计了全新的高性能电源模块来提供放大器模块所需的巨大电力。这使得SGP1能够提供即时和持续的高功率输出。SGP1的电源模块在交流输入后整流滤波前，配备了4只2700uF/200V的大电容来抑制电网的干扰和噪声，这也为SGP1获得纯电源提供了强有力的保障。
真实的音质需要丰富的功率，这是SGP1音频系统放大器设计的基石。事实上，我们设计了全新的高性能电源模块来提供放大器模块所需的巨大电力。这使得SGP1能够提供即时和持续的高功率输出。SGP1的电源模块在交流输入后整流滤波前，配备了4只2700uF/200V的大电容来抑制电网的干扰和噪声，这也为SGP1获得纯电源提供了强有力的保障。
电源模块的超低噪声和极快上升时间，再加上功放模块的绝对线性放大，使SGP1在可闻的频响范围内产生自然快速，干净和敏捷的声音。更重要的是，为了减少大功率下电源和输出的传递损耗，电源单元和输出级之间的主电源线采用多组复用的6N OCC单晶铜线直接硬连接。
电源模块的超低噪声和极快上升时间，再加上功放模块的绝对线性放大，使SGP1在可闻的频响范围内产生自然快速，干净和敏捷的声音。更重要的是，为了减少大功率下电源和输出的传递损耗，电源单元和输出级之间的主电源线采用多组复用的6N OCC单晶铜线直接硬连接。
无需热机
与大多数AB类功率放大器不同，SGP1在不到2分钟的时间内就能达到上限额定性能。因此，在不使用时，绝对没有理由让SGP1一直保持通电。
SGP1中的SONCOZ专利驱动模块使其在广泛的工作温度范围内保持非常稳定的运行。
与大多数AB类功率放大器不同，SGP1在不到2分钟的时间内就能达到上限额定性能。因此，在不使用时，绝对没有理由让SGP1一直保持通电。 SGP1中的SONCOZ专利驱动模块使其在广泛的工作温度范围内保持非常稳定的运行。
高效率散热系统
每个散热器开始是5.2公斤的铝块，经过3小时的机加工去除60%，获得2公斤的精雕铝散热器。这样的设计为每个放大器提供了超过300,000平方毫米的散热表面积。更重要的是，散热器的鳍片厚度略有变化，以帮助减少散热器中的共振和振铃，同时多个高功率发热管均匀分配热量，以获得更好的散热和电气性能。这种高效率的散热器大大提高了功放模块的冷却能力，确保SGP1在满额定功率下安全可靠地工作。
每个散热器开始是5.2公斤的铝块，经过3小时的机加工去除60%，获得2公斤的精雕铝散热器。这样的设计为每个放大器提供了超过300,000平方毫米的散热表面积。更重要的是，散热器的鳍片厚度略有变化，以帮助减少散热器中的共振和振铃，同时多个高功率发热管均匀分配热量，以获得更好的散热和电气性能。这种高效率的散热器大大提高了功放模块的冷却能力，确保SGP1在满额定功率下安全可靠地工作。
前面板
1. 左右声道输出UV表 | 2. 左声道输出状态指示灯 |
3. 电源状态指示灯 | 4. 右声道输出状态指示灯 |
5. 自锁电源开关 | |

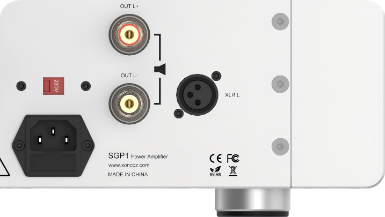

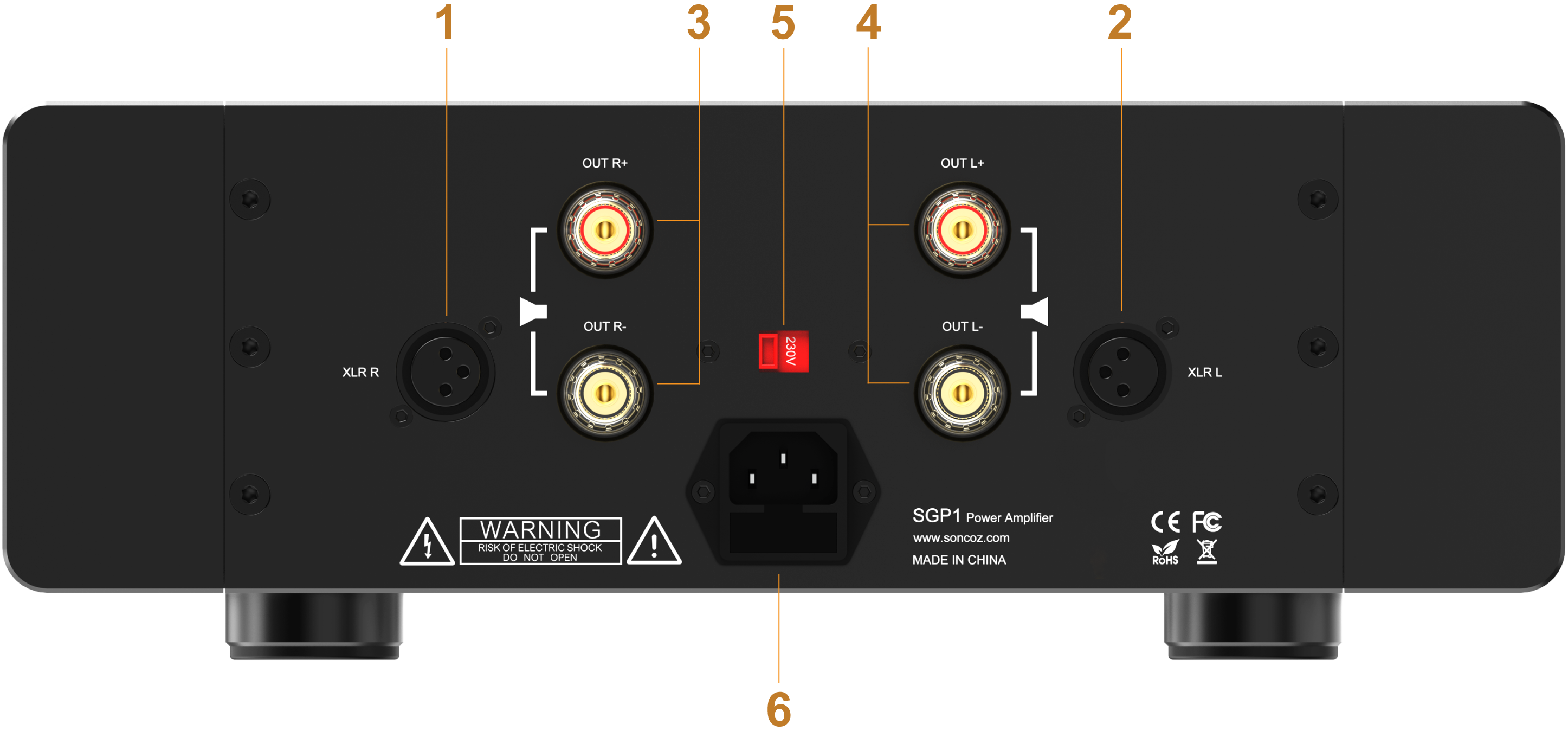

后面板
1. 右声道平衡卡侬输入（XLR R） | 2. 左声道平衡卡侬输入（XLR L） |
3. 右声道喇叭接线柱（OUT R+/R-） | 4. 左声道喇叭接线柱（OUT L+/L-） |
5. 电压等级切换开关(Default: AC~230V) | 6. 带双保险盒的 AC 交流电插座 |
详细设计
检查电压等级切换开关并确保将其切换至你本地的电压等级。交流输入连接器采用IEC标准输入电缆，请使用适合您当地标准的带有接地电缆。保险丝位于交流输入连接器底部的抽屉里。
指示灯
高速实时模拟仪表采用温暖的橙色背光，是SONCOZ品牌颜色的延续，也是在可见度与不刺眼之间平衡的结果，将精准度、易读性与品牌标志性设计完美融合，为音乐体验增添独特魅力。该功放配备以下指示状态：
SGP1采用减震防静电脚垫，CNC铝与橡胶复合脚垫，既能阻挡外部振动，又能缓解内部振动。搭配高品质扭锁式扬声器接口，确保优异音质，低阻抗设计与大电流稳定性兼备。
连接音源输入
SGP1有左右的平衡卡侬音源输入，如果你没有平衡的音源，那么转接线缆是必要的。转接线缆将平衡的3线转非平衡的RCA输出。请注意，非平衡的RCA音源将限制播放系统的整体性能，这是因为非平衡输出驱动级的噪声受到限制。高电平平衡互联是低噪声系统必须的。我们强烈推荐使用平衡互联来获得SGP1更出色的性能。
性能测试
4R5W Dashboard.jpg
尺寸 | 350mm(W) * 260mm(D) * 125mm(H) | 含突出部分 |
净重 | 8.8 Kg | 不含包装及配件 |
额定输出功率 | 240 W * 2 @ 4 Ω, 120 W * 2 @ 8 Ω | 最大不失真输出 |
信噪比 | 130 dB, A-Wt, 20 ~ 20KHz | 满额定功率输出 |
噪声+失真 | < -110 dB(< 0.0003%), A-Wt, 20 ~ 20KHz | 满额定功率输出 |
输出电流 | 每声道 8.5 A 峰值输出电流 | 负载阻抗 ≥2Ω |
输出电压 | 每声道 95 Vpp 峰值输出 | 满额定功率输出 |
输出配置 | 每声道8只4并联对管推挽输出 | 专利驱动模块 |
频率响应 | ± 0.12 dB @ 8 Ω；± 0.13 dB @ 4 Ω | @20 ~ 20KHz |
串扰 | -110 ~ -90 dB | @1K ~ 20KHz |
输入灵敏度 | 2.5 Vrms 或者 28 dB | 固定增益输出 |
输入阻抗 | 20kΩ | 固定增益输出 |
使用环境 | 湿度大于80%，不凝结；0℃~50℃ 环境温度 | |
以上在SONCOZ实验室AC 220V / 50Hz条件下 | ||
Q1：SGP1 跟其他设备堆叠起来使用会不会影响散热？
A1：盖板和底板都有散热孔，散热孔都贴了防尘网，底部脚垫有一定的高度，方便底部通风，主要承担散热的是两边的大散热片，所以堆叠使用不会有影响，保持通风即可。
Q2: SGP1 输出功率是多少？如果音箱是8Ω@150W 的会不会推不动？
A2: SGP1 标称的是不失真输出功率：每声道4Ω@240W 或者 8Ω@120W，这是在 1 kHz，THD+N（总谐波失真）<0.0003%（-110dB）的条件下的功率，功率上限还有富余，可以推150W的，建议联系客服申请试听。
Q3: SGP1 的消耗功率（整机功耗）是多少？
A3: 240W * 2(输出功率) / 0.6（效率）=800W，加上待机功耗50W 左右，整机额定消耗功率850W 左右。
Q4: SGP1 的待机功耗是多少？
A4: 40w-70w 左右，不同国际电压等级有待机功耗略有偏差。
Q5: SGP1 的电源功耗（变压器功耗）是多少？
A5: SGP1 是定制的 LLC 高频开关电源，定制的变压器，不是环形变压器，峰值功率 1200W,额定连续输出功率 850W 以上。
Q6: SGP1 为什么没用线性电源？用开关电源不会让音质下降吗？
A6: 受限于机箱的限制，使用了开关电源，电源模块花了两年多的时间来调试，迭代优化到性能已经充分满足我们的产品设计需求，开关电源频率是 130k 以上，不会让功放的音质下降。
Q7: SGP1 阻尼系数是多少？高还是低？
A7: 阻尼系数=扬声器内阻/功放输出阻抗（ 10mΩ)；以 8 欧姆音响为例，阻尼系数 8Ω/10微 Ω=800。 阻尼算是很高了。
Q8: SGP1 有增益吗？是否可调？
A8: SGP1 是固定增益 24dB，由内部分立运放决定，不可调。
Q9: SGP1 的转换速率多少？
A9: 转换速率由内部分立运放决定，为 28V/us ，即每 us（微秒），输出电压可以上升 28V，与精密运放相当。
Q10: SGP1 的灵敏度是多少？
A10: 灵敏度 2.5Vrms（或 24 dB），即当输入信号幅值达到 2.5Vrms 的时候，SGP1 可以输出满功率。
Q11: SGP1 的输入阻抗是多少？准确恒定吗？可以在前面加个电容，计算好，切掉 100hz 的信号吗？
A11: 输入阻抗是 20kΩ,这个数值并不是恒定准确，属于动态的传递函数（可变阻抗），无法固定一个值。输入的传递函数是仿真好的，比较复杂，不建议改变功放的元器件去切输入信号。
Q12: SGP1 甲类输出功率多少？
A12: 5W 左右，实际有微小偏差。
Q13: SGP1 为什么不装散热风扇？
A13: 有噪声，电机的反电动势处理不好会导致系统干扰增加。
Q14: SGP1 功放参数是多少？
A14: 功放额定功率 4Ω240Wx2，8Ω120Wx2；信噪比130db；噪声+失真（THD+N）<0.0003%。
Q15: 前级用手机或者直接用蓝牙接收器可以嘛？
A15: 可以，注意首次连接时需要尽量调小音量。
Q16: 采用的是什么功放模块？
A16: 自研架构功放模块。
A17: SGP1 配置的是 16A 的线材，如果需要另外配线那么只要功率大于 1500W 就可以，实际使用1000W 就够了。220V 电压等级区域：220*10A=2200W，10A 线材即可；110V 电压等级区域：110*15=1650W，15A 线材即可。
